Mikro Lazer Qaz Telemetri

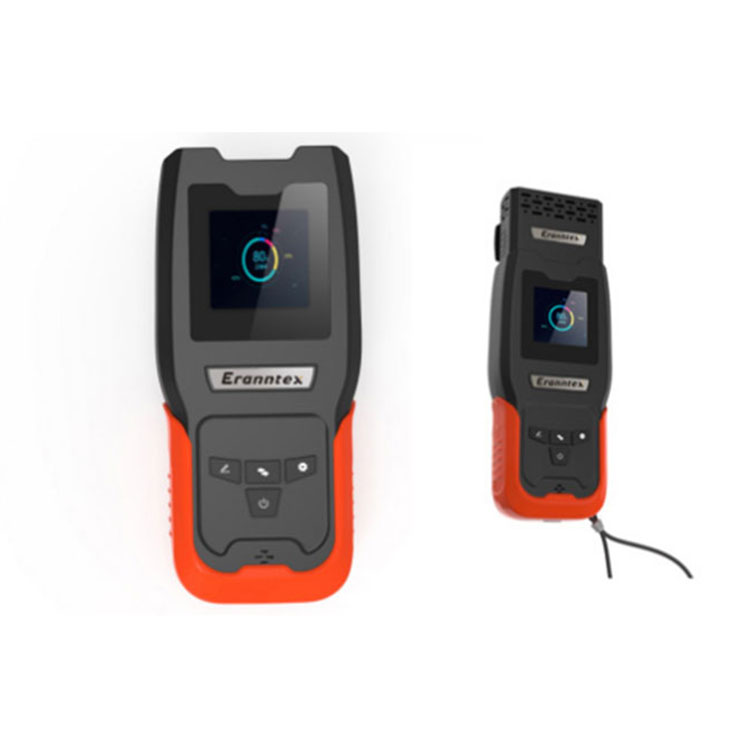

Mikro lazer qaz telemetri (tətbiq olunan model: MS104K-TDLAS)

Bu Zetron istehsalçısının Mikro lazer qaz telemetri təbii qaz konsentrasiyasının təmassız ölçülməsinə imkan verən lazer udma spektroskopiyası texnologiyasına əsaslanan cihazdır. Tez-tez təbii yanacaqdoldurma məntəqələrində, şəhər qaz müfəttişliyində və digər hallarda istifadə olunur.

Bu məhsulun icra standartları bunlardır:

GB3836. 1-2010 "Partlayıcı atmosferlər 1-ci hissə: Avadanlıq üçün ümumi tələblər"

GB3836.4-2010 "Partlayıcı atmosferlər Hissə 4: Özündən təhlükəsiz "i" ilə qorunan avadanlıq"

Xüsusiyyətləri:

Miniatürləşdirilmiş dizayn, kiçik ölçülü, yüngül çəki və cibdə yerləşdirilə bilən yüksək inteqrasiya olunmuş mikro struktur dizaynı qəbul edir.

Çoxfunksiyalı genişlənməyə isteğe bağlı Bluetooth funksiyası, inteqrasiya olunmuş məsafə ölçmə funksiyası və hava toplama başlığının aşkarlanması funksiyası daxildir. Əməliyyat mühitinin şərtləri

Atmosfer təzyiqi: (70~116) kPa

Ətraf mühitin temperaturu: (-20~ +50)C

Nisbi rütubət: ≤95 %RH (+25C)

ətraf mühitə təsiri

Bu Mikro lazer qaz telemetrinin işləməsi zərərli müdaxiləyə səbəb olmaya bilər.

Bu məhsulun işinə müəyyən dərəcədə xarici müdaxilə və ya hətta pis müdaxilə təsir göstərmir.

məhsulun çəkisi

Vahid çəki: 0,25 kq xalis çəki)

Göndərmə çəkisi: 1.0kg (ümumi çəki)

Açar Təsvir

Əsas səhifə düyməsi: Telefonu yandırıb söndürmək üçün 2 saniyə basıb saxlayın.

Parametr açarı: Siqnal dəyəri parametrinə daxil olmaq üçün əsas interfeysə klikləyin.

Siqnal dəyəri artım açarı:

Siqnal dəyəri parametrində bir dəfə klikləyin və həyəcan dəyəri 50ppm artacaq. ay

Siqnal dəyərinin azaldılması açarı:

Siqnal dəyəri parametrində bir dəfə klikləyin və həyəcan dəyəri 50ppm azalacaq. ay

Təlimatlar

Lens qapağını açın

Açmaq üçün linza qapağını 90° çevirin. Onu 90° çevirməmək üçün diqqətli olun, əks halda daxili komponentlərə zərər verə bilər.

6.2 Lazerin yandırılması və söndürülməsi

Testə başladıqda, maşını işə salmaq üçün güc düyməsini basın. Bu zaman indikator lazeri açılır və həmişə yanır, aşkarlama lazeri isə işə salınır. 3-4 saniyəlik stabilləşmə müddətindən sonra davamlı sınaqlara başlamaq olar. Aşkarlamanı dayandırarkən, aləti söndürmək üçün güc düyməsini basıb saxlayın. Bu zaman lazerin söndürülməsi göstərilir və alət bağlanma vəziyyətinə keçir.

6.3 Aşkarlamağa başlayın

Aşkar edərkən, göstərici lazeri ölçüləcək hədəfə yönəldin və displey ölçülmüş ərazidə metanın inteqrasiya olunmuş konsentrasiyasını ppm·mo ilə göstərəcək.

Qeyd:

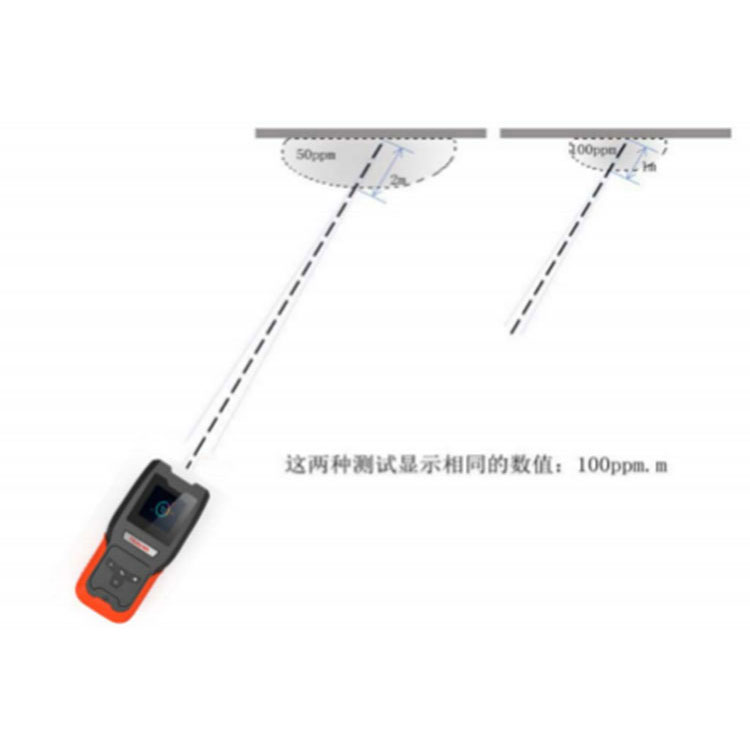

ppm.m inteqral konsentrasiyanın vahididir və metan konsentrasiyası və eninin məhsulunu təmsil edir. Onların arasında ppm qaz konsentrasiyası vahididir, yəni metanın konsentrasiyasını göstərən "milyonda hissələr"; = ölçülən hava kütləsinin enini göstərən "metr" uzunluq vahididir.

Misal: Aşkarlama ölçülmüş hədəfdən 5 metr aralıda həyata keçirilir. Əgər metan sızması hava kütləsinin konsentrasiyası 500ppm və eni 1 metrdirsə, metan sızması hava kütləsinin inteqral konsentrasiyası 500ppmx1m=500ppm·m təşkil edir. Bu zaman alətin göstərdiyi dəyər 500gpm· m-dir

6.4 Siqnal

Metan konsentrasiyası dəyərinin təyin edilmiş həyəcan dəyərini aşması aşkar edildikdə, alət həyəcan siqnalı verəcək və cihaz titrəməyə davam edəcəkdir.

6.5 Cihazın doldurulması

Batareyanın gücü çox az olduqda, cihazı cihazın öz şarj cihazı və ya 4,2V/2A çıxış spesifikasiyası ilə standart şarj cihazı vasitəsilə doldurmaq lazımdır. Doldurarkən, doldurma interfeysini daxil edin. Ekranı oyatmaq və şarj vəziyyətini yoxlamaq üçün istənilən düyməni basın.

7 Aşkarlama Məsləhətləri

7.1 Ümumi təlimat

1) Metan qazı havadan daha az sıx olduğu üçün sızdıqdan sonra yuxarıya doğru yayılacaq. Buna görə də, yoxlama zamanı göstərici lazeri ölçüləcək hədəfdən 10-20 sm yuxarı bir mövqeyə yönəltmək daha yaxşıdır.

2) Sınaq zamanı, lütfən, displey ekranındakı geri dönən işığın intensivliyi göstərici çubuğuna diqqət yetirin. Əgər qayıdış işığının intensivliyi göstərici çubuqlarının sayı çox azdırsa, bu, cihaz tərəfindən qəbul edilən əks olunan lazer siqnalının çox zəif olduğunu bildirir. Bu zaman aşkar etmək üçün bucaq və ya mövqe dəyişdirilməlidir.

3) Sınaq zamanı göstərici lazer sınaqdan keçirilməli olan binalara, borulara, divarlara, döşəmələrə, torpağa, ağaclara və asanlıqla əks olunan digər obyektlərə şüalanmalıdır ki, alət daha güclü əks olunan lazer siqnallarını qəbul edə bilsin.

4) Aşkar edərkən hədəfi mənimsəyin və tarama sürətinə nəzarət edin. Şiddətli və ya qəfil hərəkətlər alət tərəfindən yanlış ölçmələrə və ya yanlış həyəcan siqnallarına səbəb olacaq.

5) Ölçüləcək hədəfdə lazerlə şüalanmaya bilməyən aşkarlama kor nöqtəsi olduqda, lütfən, aşkarlanma üçün oriyentasiyanı dəyişdirin və ya ölçüləcək hədəfin bitişik sahəsinin təxmini aşkarlanmasını aparın.

7.2 Müxtəlif hallar üçün aşkarlama

1) Yeraltı boru kəmərlərini aşkar edərkən, sızan qaz tez-tez birbaşa sızma nöqtəsinin üstündən çıxmır, lakin yavaş-yavaş torpaqda yayılır və boş torpaqdan və ya sement çatlarından qaçır. Buna görə açarların skan edilməsi boş torpaqda, sement çatlarında, soba quyusunun ağızlarında və s.

2) Yeraltı boru kəmərlərini yoxlayarkən, skan edən klapanlara, flanşlara və sızmaya meylli digər yerlərə diqqət yetirmək üçün boru kəmərinin özündən və ya yaxınlıqdakı obyektlərdən reflektor kimi istifadə etməyə çalışın.

3) Sakinlərin evlərini sınaqdan keçirərkən, aşkarlama məsafəsində içəriyə girməyə ehtiyac yoxdur. Yalnız aşağı mərtəbədəki mətbəx şüşəsini skan etmək lazımdır.

4) Kiçik bir sızma nöqtəsini sınaqdan keçirərkən, rütubətli yerdə dayanmalı, hədəfdən təxminən 3 metr aralıda təkrar testlər etməli və ekrandakı dəyərlərdəki dəyişikliklərə diqqət yetirməlisiniz.

5) Yüksək əks etdirici fonları olan hədəfləri ölçərkən, yanlış həyəcan siqnalları yarana bilər. Lütfən, displey panelindəki geri dönən işığın intensivliyi göstərici çubuğunun çox yüksək olub-olmamasına xüsusi diqqət yetirin. Bu zaman güclü yansımaların yaratdığı yanlış həyəcan siqnallarının qarşısını almaq üçün ölçmə bucağını tənzimləyin. .

6) Bu alətin aşkarlama məsafəsi 30 metrdir. Faktiki aşkarlama zamanı bu məsafə yerindəki mühit, reflektorlar və əks etdirmə bucaqları kimi amillərlə bağlıdır. Ümumiyyətlə, aşkarlama məsafəsi nə qədər uzaq olarsa, cihaz tərəfindən qəbul edilən lazer siqnalının intensivliyi bir o qədər zəif olar və aşkarlama dəqiqliyi də azalacaq. Buna görə də, uzun məsafədə qaz sızması əlaməti aşkar edildikdə, alət köçürülməlidir

Daha dəqiq aşkarlama nəticələri əldə etmək üçün ölçülmüş hədəfə yaxın mövqeni diqqətlə aşkar edin.

7.3 Sızmanın əhatə dairəsini necə təyin etmək olar

Sınaq zamanı sızıntının həcmini müəyyən etmək üçün aşağıdakı addımları yerinə yetirin.

1) Alət küləyin istiqamətinə baxaraq skan etməyə başlayın.

2) Bölmə nöqtəsi olaraq ən yüksək konsentrasiyaya malik yeri götürün.

3) Orientasiyanı dəyişdirin və sızma sahəsini yenidən skan edin.

4) Orientasiya dəyişdirildikdən sonra hələ də sızma görünürsə, bu, müəyyən edilmiş mövqenin düzgün olduğunu bildirir.

5) Orientasiya dəyişikliyindən sonra sızma göstəricisi yoxdursa, sızma qazına küləyin istiqaməti təsir edə bilər. Zəhmət olmasa başqa istiqamətlərdə skan edin.

7.4 Aşkarlamanın dəqiqliyinə təsir edən ümumi amillər

1) Bəzi obyektlər və ya materiallar lazeri çox güclü əks etdirir və ya lazeri çox güclü udur, bu da alətin asanlıqla səhv aşkarlama dəyərlərini göstərməsinə səbəb ola bilər. Məsələn: şüşə, linzalar, reflektorlar və s.

2) Temperatur çox yüksək olduqda və ya külək güclü olduqda qaz daha sürətli yayıldığı üçün sızma az olduqda, sızan qaz cəmləşə bilmir və aşkarlama dəyərində böyük sapma ola bilər.

3) Bu telemetr etan və propan kimi digər yanan qazlara reaksiya vermir
