UV Ozon Detektoru

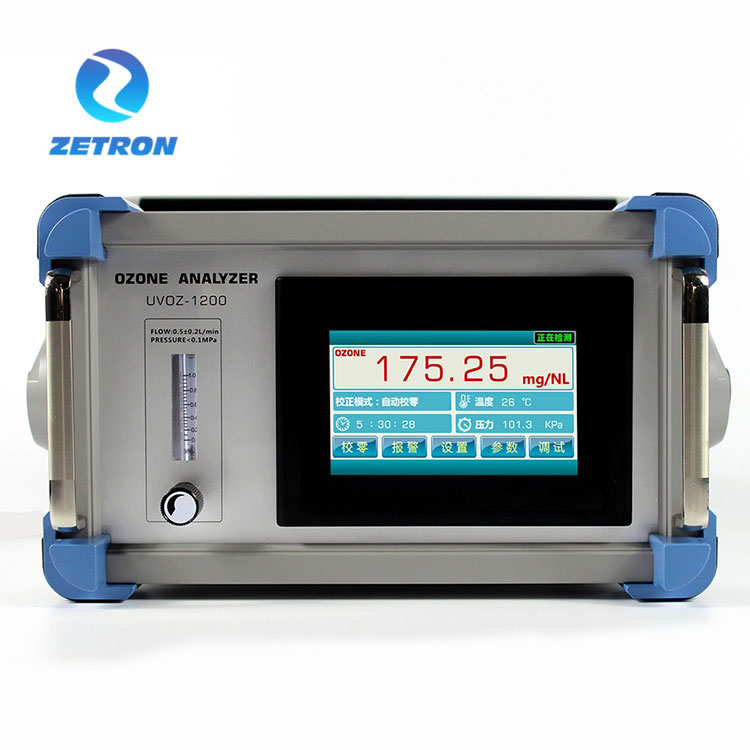

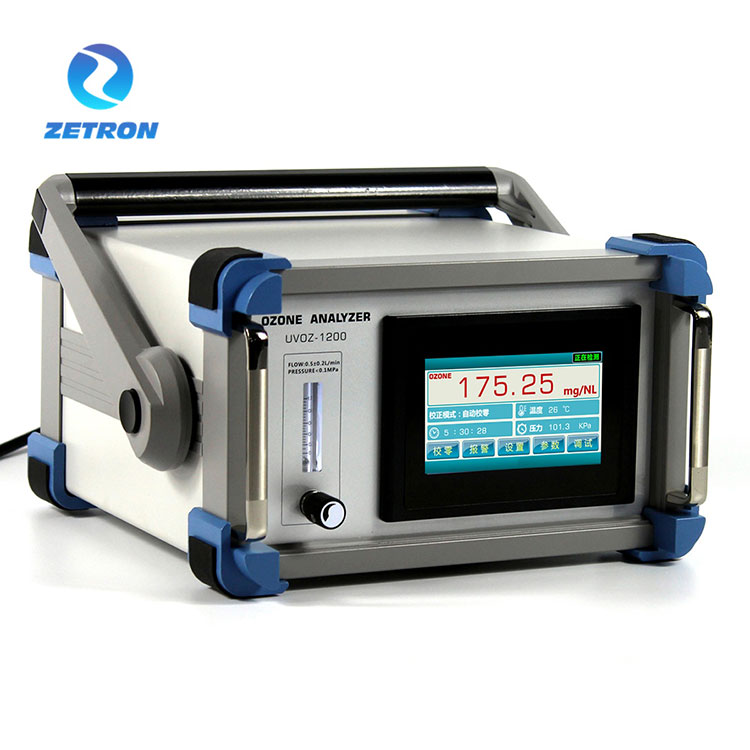

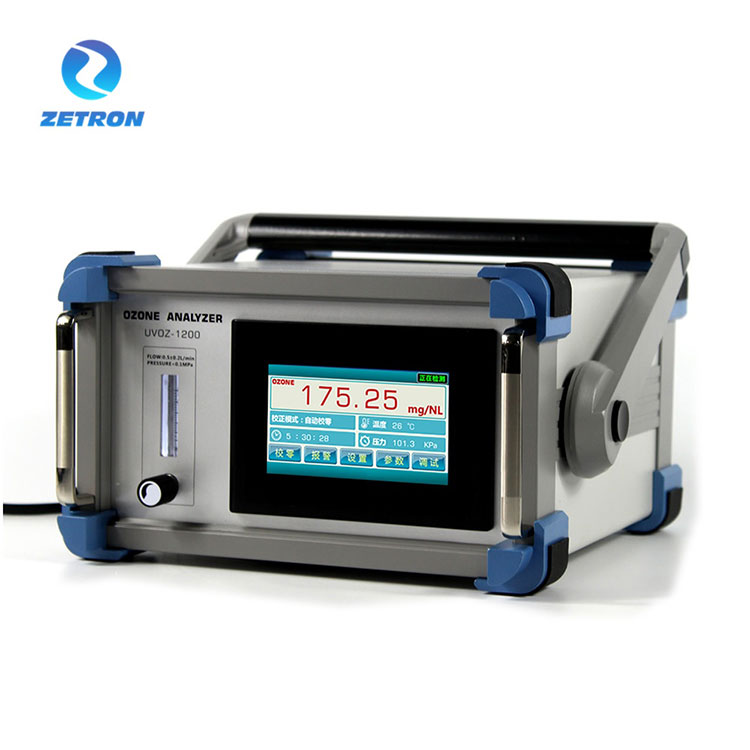

PTM600-OZ UV Ozon Detektoru

Ümumi təsvir

UV Ozon Detektoru havada və ya oksigendə ozonun tərkibini ölçmək üçün mikroprosessor əsaslı ikili şüa fotometridir (UV 254 nm).

Nümunə qazındakı ozonun tərkibini qiymətləndirmək üçün OZON DETEKTÖRÜ ölçmə kanalındakı UV radiasiyanı, istinad kanalındakı UV şüalanmanı, kyuvetdəki temperaturu və təzyiqi ölçür.

Ozon analizatoru real vaxt rejimində ozon konsentrasiyasını göstərən sensor ekran əməliyyat interfeysinə malikdir. Sensor ekran da təzyiq və temperatur kompensasiyası displeyi ilə təchiz edilmişdir. Yüksək konsentrasiya (g/Nm3) diapazonu üçün ozon generatorunun çıxışını real vaxtda göstərə bilən axın girişi funksiyasına malikdir. Əsas komponent, sıfır sürüşmənin aşkarlama dəqiqliyinə təsir göstərməsinin qarşısını almaq üçün yüksək işıq keçiriciliyi kvars ilə uzun ömürlü UV işıq sistemini qəbul edir. Avadanlığın 24 saat fasiləsiz işləməsini təmin etmək üçün sıfırlama zamanı ozon girişini bağlamağa ehtiyac yoxdur.

Ozon konsentrasiyası ya ozonun çəkisinin faizində (%wt/wt), nümunə qazın normal kubmetri üçün ozonun qramında (g/Nm3) və ya ppmv (AQ: g/m3 və ya ppm) alfasayısal displeydə göstərilir. Konsentrasiya vahidi əməliyyat zamanı dəyişdirilə bilər.

Əlavə dəyişdirilə bilən parametrlər digərləri arasındadır:

Təzyiq göstərici vahidi (kPa)

Siqnal parametrləri (yüksək/aşağı eşik)

Daşıyıcı qazın təbiəti: hava və ya oksigen (PSA daxil olmaqla)

RS-485 interfeys parametrləri

4-20MA  siqnal çıxışı

Quraşdırma və Enerji Bağlantısı

Nümunə qaz bağlantısı üçün 6 x 4 mm PTFE borudan istifadə edilməlidir (biz bunu sifariş əsasında təmin edəcəyik). Nümunə qazı nümunə qaz filtri ("IN") vasitəsilə birləşdirilməlidir. Konsentrasiyanın ölçülməsinin gecikməsi ondan asılıdır

a) nümunə qazının axın sürəti,

b) analizatora qədər olan borunun uzunluğu;

c) borunun en kəsiyi (6x4 mm boru tövsiyə edirik, daha çox deyil!),

d) analizatorun özünün vaxt gecikməsi. Tövsiyə olunan axın sürətində .2 ilə 1 l/dəq vaxt gecikməsi 2 m olan 6 x 4 mm boru uzunluğu ilə 2 ilə 0.4 s olacaq.

Aşağıdakı təsvirlər mümkün konfiqurasiyaları göstərir:

Nümunə götürmə üsulu: müsbət təzyiq nümunəsi;

Ekran interfeysi: 4,3 düymlük sensor ekran iş interfeysi;

Məzmun interfeysi: Ozon konsentrasiyası, temperatur, təzyiq;

Köməkçi funksiyalar: temperatur kompensasiyası, təzyiq kompensasiyası;

Ekran vahidi: g/Nm3, mg/NL isteğe bağlıdır;

Ekranın təsvir ölçüsü: 0,01 q/Nm3;

Qaz axını sürəti: 0,5L±0,2L/dəq;

Giriş təzyiqi:<0.1MPa;

Konsentrasiya xətası: maksimum 0,5% FS;

Xətti xəta: maksimum 0,5% FS;

Sıfır sürüşmə:<± 0,3%. FS;

Reaksiya müddəti: ≤ 1 saniyə;

Ətraf mühitin temperaturu: -30~80 ℃;

Boru kəmərinin interfeys üsulu: tez bərkitmə (paslanmayan polad);

Bypass nümunəsinin diametri: Φ 6 (6mm * 4mm);

Rabitə üsulu: RS-485;

Çıxış rejimi: 4-20mA (aktiv);

Enerji təchizatı: 24V DC;

Ölçü: 120mm (hündürlük) × 160mm (eni) × 60mm dərinlik;

Qeyd: 1mq/L=1q/m3=467PPM;

Pulsuz zəmanət: 24 ay (ev sahibi üçün);

Standart konfiqurasiya: antikorroziya axını ölçən, ozon tullantılarını dağıdıcı, ozon qəbulu (toz) filtri.

Məhsulun xüsusiyyətləri:

Ölçmə xüsusiyyətləri: sıfır nöqtəli avtomatik tənzimləmə funksiyası ilə patentləşdirilmiş texnologiya, ikili yollu ultrabənövşəyi udma prinsipi, xarici uzunömürlü ultrabənövşəyi LED işıq mənbəyi, davamlı işləmə, aşkarlama konsentrasiyasının sabitliyini təmin edir.

Test üsulu: İkili yol UV udma üsulu, uzun ömürlü işıq mənbəyi sistemi, yüksək ölçmə dəqiqliyi.

Ölçmə prinsipi: Lambert Beer qanununa əsasən, dəqiq ölçmələr fotometrik udma prinsipi ilə aparılır.

İşıq mənbəyi sistemi: Xarici uzunömürlü ultrabənövşəyi işıq mənbəyi sistemi (linzalı ultrabənövşəyi LED işıq mənbəyi), 2 il pulsuz zəmanətlə.

İstifadəsi: Suya davamlı aviasiya tıxacları ilə təchiz olunmuş qapalı yerlərdə quraşdırmaq və istifadə etmək tövsiyə olunur.

İşıq hovuz sistemi: Ayrı-ayrı işıq hovuzu texnologiyası, sızdırmaz, yüksək təzyiq müqaviməti və yüksək axın nümunəsi qaz təsirinə qarşı müqavimət.

Ağıllı kompensasiya: Quraşdırılmış temperatur və təzyiq kompensasiyası və displey, avtomatla

Struktur

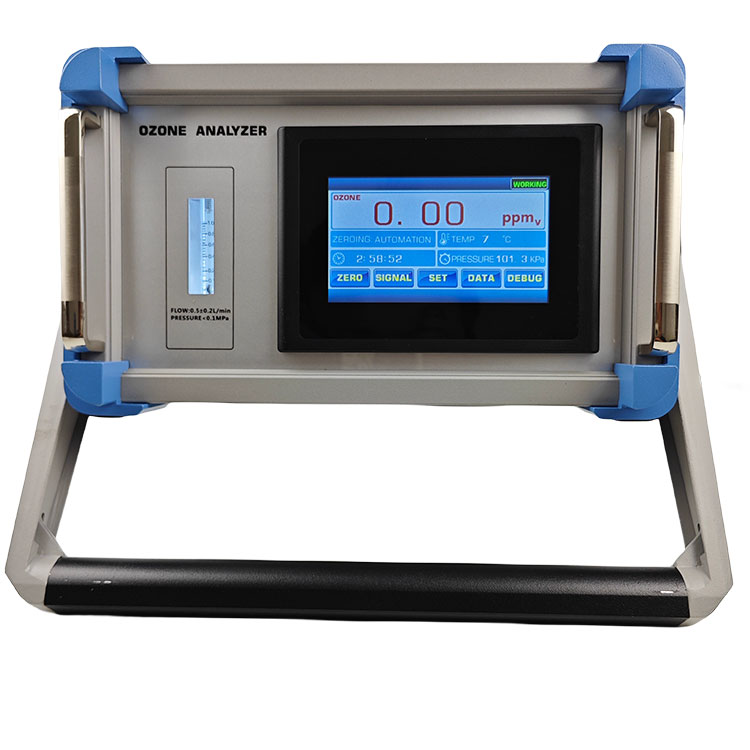

Ekran paneli və ekran ekranı

Güc girişi, siqnal çıxışı, ozon girişi, ozon çıxışı

Güc girişi:

Siqnal terminal çıxışı:

Əlaqə və proses

UV OZON DETEKTORU, paralel filial seçmə əlaqə diaqramı

(Qeyd: Bu əlaqə prosesindən istifadə etmək, ayrıca nümunə götürmək və ozon tullantılarını məhv edən cihazdan keçdikdən sonra atmosferi boşaltmaq tövsiyə olunur.)

UV OZON DETEKTORU, seriyalı seçmə əlaqə diaqramı

(Qeyd: Bu əlaqə prosesindən istifadə edərkən qeyd etmək lazımdır ki, ozon generatorunun çıxış boru kəmərindəki təzyiq sabit olmalıdır. Daxili təzyiq ötürücü kompensasiyası aşkar edilmiş ozon konsentrasiyası dəyərinin müəyyən diapazonda dəyişməsinə səbəb olacaqdır.)

Model: UV OZON DETEKTORU

Ölçmə diapazonu: 0-300g/Nm3

Əlavə diapazon: 0-300q/Nm3, 0-100q/Nm3, 0-50q/Nm3;

İşıq mənbəyinin ömrü: təxminən 30000-50000 saat;
