Divara quraşdırılmış ozon analizatoru

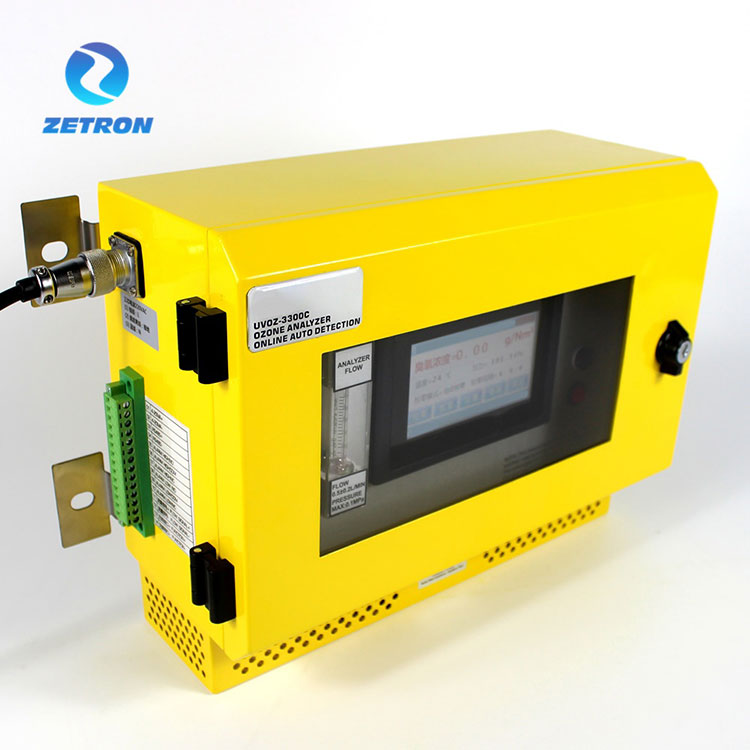

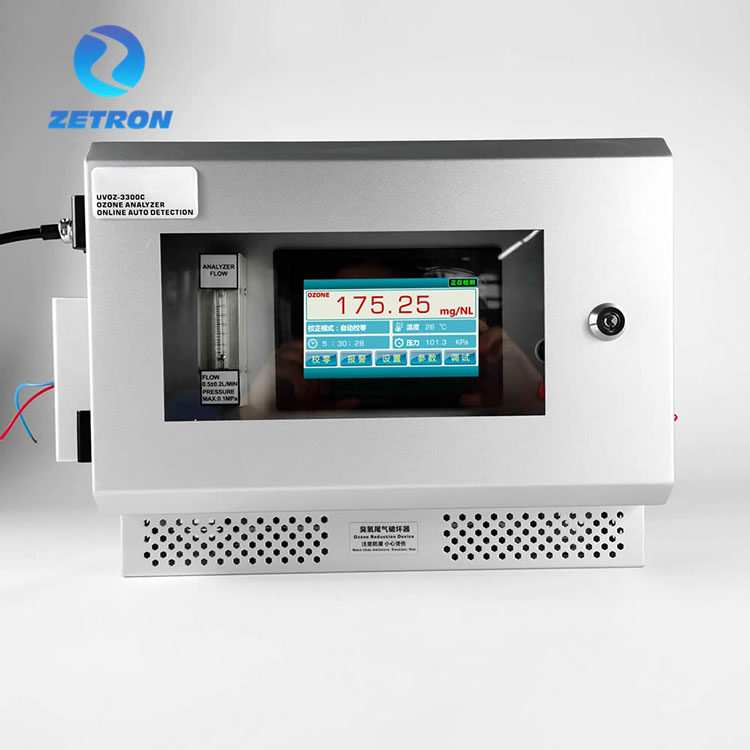

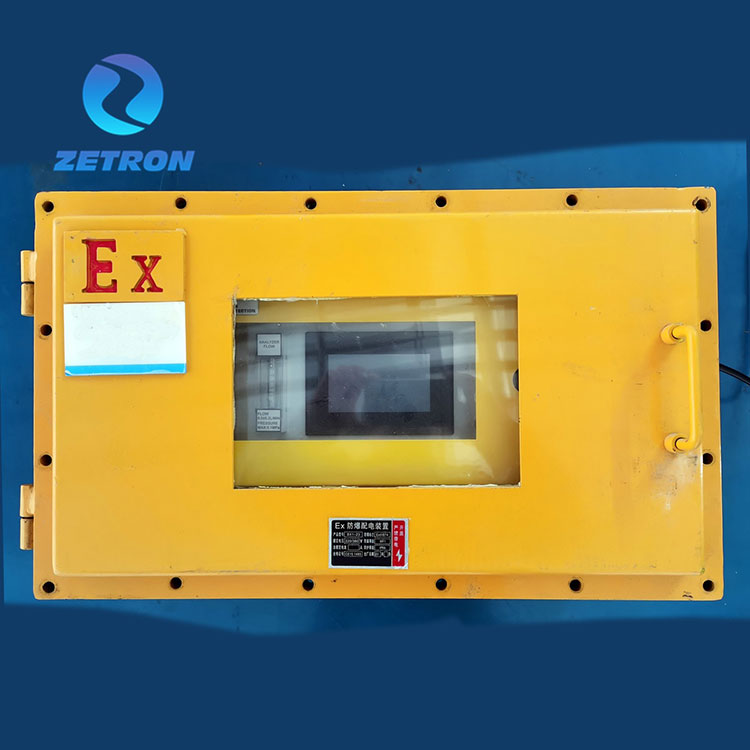

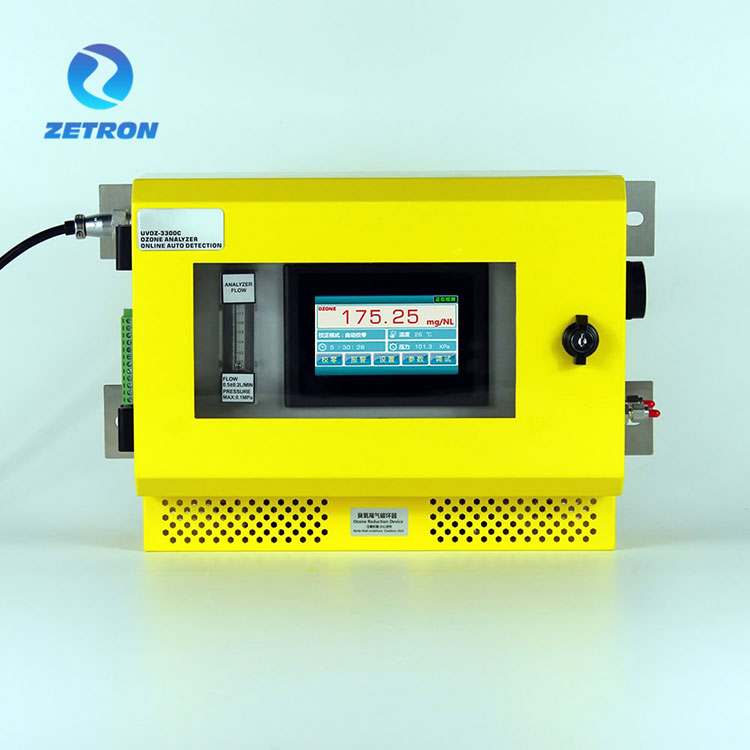

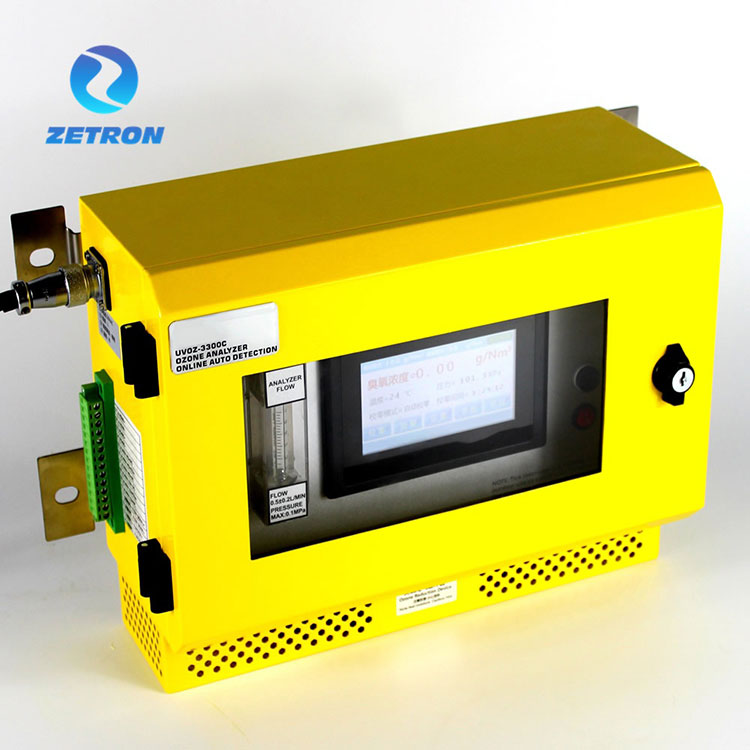

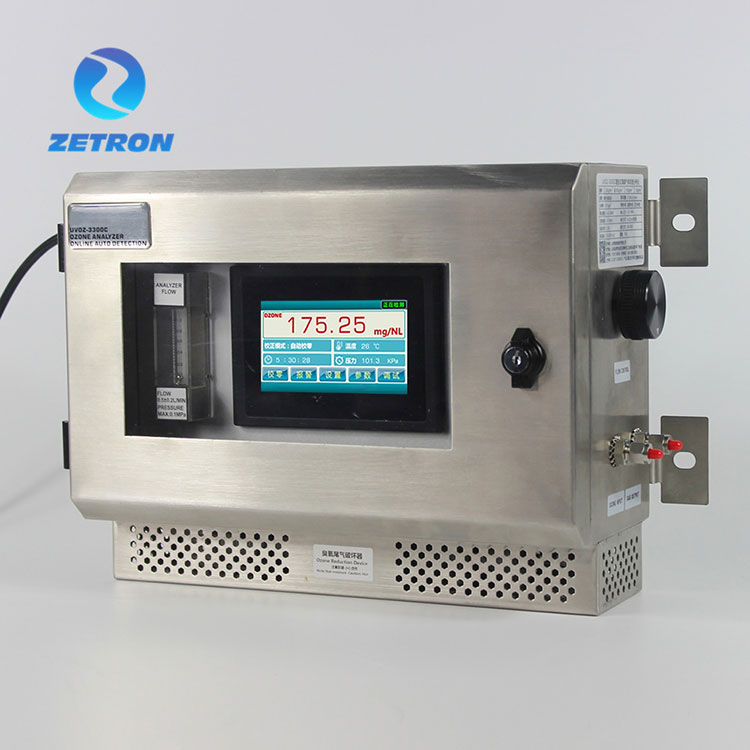

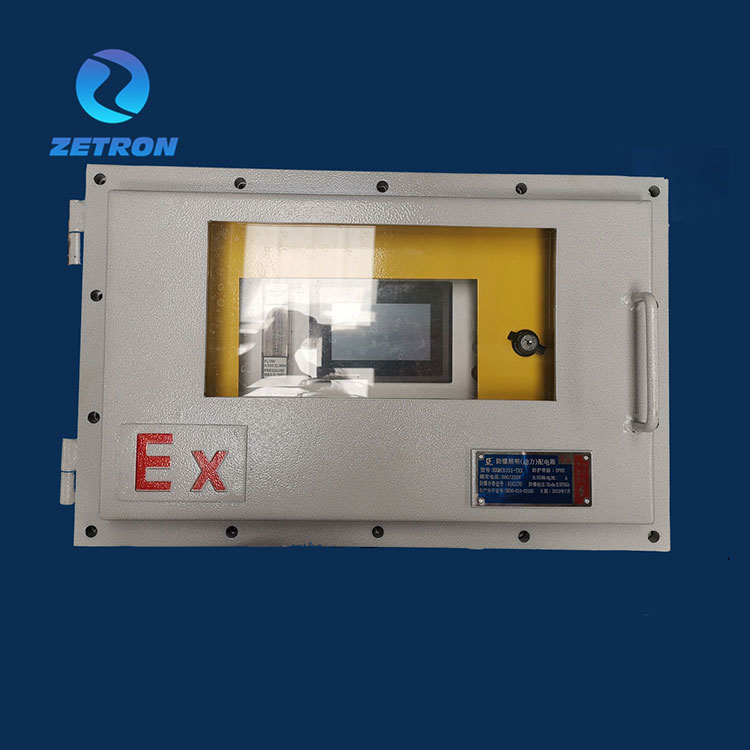

MIC500-OZ Divara quraşdırılmış ozon analizatoru

Lambert Bill qanununa əsaslanaraq, analizator UV absorbsiyasından əvvəl və sonra işıq siqnalının intensivliyinin dəyişməsini ölçməklə cari ozon konsentrasiyasını hesablayır. Avadanlıq lampa borusunun ağıllı idarəetmə sistemi və ayrılmış fotosel texnologiyası ilə təkmil ikili UV işıq mənbəyi sistemini mənimsəyir, analizatora yüksək təzyiq sızması, zərbənin qarşısının alınması xüsusiyyətlərinə malikdir.

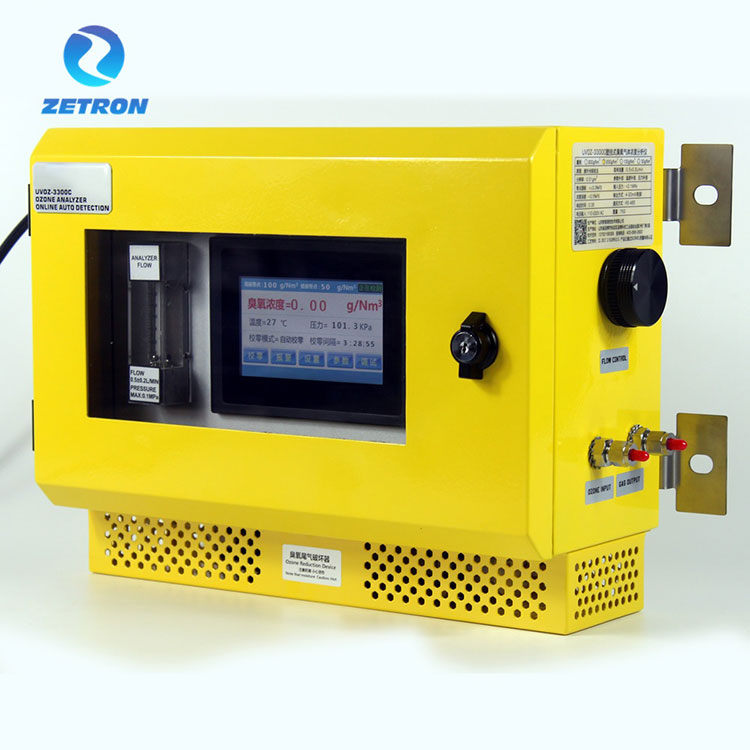

Divara quraşdırılmış ozon analizatoru real vaxt rejimində ozon konsentrasiyasını göstərən sensor ekran əməliyyat interfeysinə malikdir. Sensor ekranda təzyiq və temperatur kompensasiyası displeyi də var. Yüksək konsentrasiya (g/Nm3) diapazonu üçün ozon generatorunun çıxışını real vaxtda göstərə bilən axın girişi funksiyasına malikdir. Əsas komponent, sıfır sürüşmənin aşkarlama dəqiqliyinə təsir göstərməsinin qarşısını almaq üçün yüksək işıq keçiriciliyi kvars ilə uzun ömürlü UV işıq sistemini qəbul edir. Avadanlığın 24 saat fasiləsiz işləməsini təmin etmək üçün sıfırlama zamanı ozon girişini bağlamağa ehtiyac yoxdur.

Ozon konsentrasiyası alfanumerik displeydə ozon kütləsinin faizində (%wt/wt), nümunə qazının normal kubmetri üçün ozonun qramında (g/Nm3) göstərilir. Konsentrasiya vahidi əməliyyat zamanı dəyişdirilə bilər.

Əlavə dəyişdirilə bilən parametrlər digərləri arasındadır:

Təzyiq göstərici vahidi (kPa)

Siqnal parametrləri (yüksək/aşağı eşik)

Daşıyıcı qazın təbiəti: hava və ya oksigen (PSA daxil olmaqla)

RS-485 interfeys parametrləri

4-20MA  siqnal çıxışı

Könüllü diapazon və iş rejimi

 Texniki Xüsusiyyətlər

Struktur

GÜÇ GİRİŞİ:

ALARM SINGAL ÇIXIŞI

SINGAL ÇIXIŞI

Əlaqə və proses

ozon analizatorunun aktiv təzyiq nümunələrinin götürülməsi prosesi diaqramı

Əməliyyat təlimatı

【1】.İstifadə şərti

Bu analizator daxili quraşdırma və istismar üçün istifadə olunur. Əvvəlcədən 5 dəqiqə qızdırmaq və sonra bir dəfə sıfırlamaq tövsiyə olunur. Onlayn rejimdə 24 saat istifadə edilə bilər. İstifadə edərkən enerji və ətraf mühitin təhlükəsizliyinə diqqət yetirin. O, UV LED işıq mənbəyinə nəzarət sistemi ilə təchiz olunub və sistem işıq mənbəyinin parlaqlığına uyğun olaraq tənzimlənəcək. Ozon olmadan sıfır sapma varsa, təmizləmək üçün əl ilə sıfırlaya bilərsiniz. Bəzən sıfır sapma baş verir, buna məhəl qoyula bilməz.

【2】 Xəbərdarlıqlar

①Bu ozon analizatoru qapalı məkanlar üçün istifadə olunur və ətraf mühit ventilyasiya edilmiş, quru, başqa aşındırıcı qazlar olmamalıdır. Xüsusilə, ətraf mühitdə ammonyak, hidrogen xlorid, hidrogen sulfid və digər qazlar varsa, vaxtında korroziyadan qorunmalıdır. Bu vəziyyətin yaratdığı hər hansı problem pulsuz zəmanət daxilində deyil.

②Təmiz və quru ozon qazına zəmanət verilməlidir. Ozon qazının konsentrasiyasını rütubətli yerlərdə və ya yağlı yerlərdə aşkar etmək lazımdırsa, alətin girişində toz, filtrlər (baca qazı filtrləri) və nəmləndiricilər (elektron kondensatorlar) quraşdırılmalıdır. Əks halda bu vəziyyətin yaratdığı hər hansı problem pulsuz zəmanət daxilində deyil.

③İşlənmiş qaz məhvedici çıxışını magistral boru kəmərinə qoşmaq qəti qadağandır və işlənmiş qaz boşaldılmalı və ya məhv edilməlidir.

④Əgər alət uzun müddət istifadə edilmirsə, qızdırıcını mütəmadi olaraq elektrikləşdirmək və aləti nəmə qarşı saxlamaq lazımdır.

⑤İş vəziyyətində olan egzoz qazı məhvedicisi həvəsli olacaq, əllə birbaşa toxunmağı qəti qadağan edir. Egzoz qazı məhvedicisinə diqqət yetirin, əgər uzun müddət nəm izolyasiyasında olarsa etibarsız olacaq. Çıxışda ozon qazının daşması aşkar edilərsə, onu dəyişdirmək üçün istehsalçı ilə əlaqə saxlayın.

⑥Giriş bağlantısı borusu PTFE materialından istifadə etməlidir.

⑦İstehsalçının hava filtri yalnız toz hissəciklərini süzə bilər. Əgər istifadəçi ozon qazını neft dumanı, su dumanı və digər mühitlərlə aşkar etməlidirsə, lütfən, əvvəlcədən təmizləmə cihazını fərdiləşdirmək üçün vaxtında istehsalçı ilə əlaqə saxlayın.

C. Əməliyyat interfeysi

（yüksək konsentrasiya 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

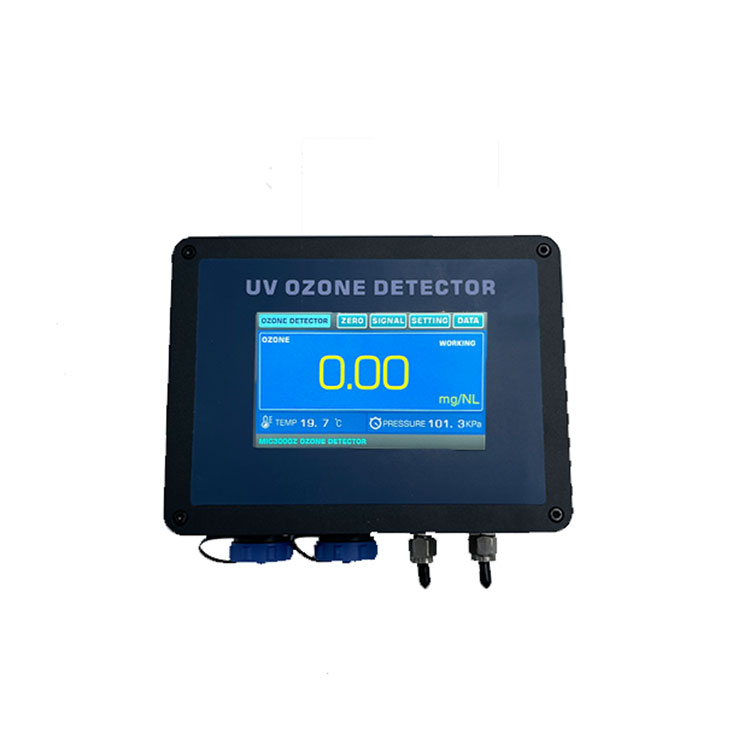

əsas interfeys-normal ekran funksiyası

Əsas ekranın ekran interfeysinin aşağı sağ küncündə "İş", "kalibrləmə" və "səhv" göstərilir.

●İŞ: test statusunu işə salın

●SIFIRLAMA: alət sıfır kalibrləmə əməliyyatındadır

●XƏT: ozon analizatorunun nasazlığı. Zəhmət olmasa, vaxtında istehsalçı ilə əlaqə saxlayın.

●LOADING: Alət işə salındıqdan sonra isti maşın yükləmə vəziyyətini göstərir

Sıfırlama menyusu

İstifadəçilər vəziyyətə uyğun olaraq "əl ilə sıfır kalibrləmə" və "avtomatik sıfır kalibrləmə" rejimləri arasında seçim edə bilərlər.

Avtomatik sıfır kalibrləmə intervalı vaxtı istifadəçilər tərəfindən ehtiyaclarına uyğun olaraq təyin edilə bilər.

Ozon konsentrasiyası dəyərinin≥100g/Nm3 olduğu aşkar edildikdə, istehsalçı 24-96 saatlıq avtomatik sıfır kalibrləmə vaxtını tövsiyə edir.

Ozon konsentrasiyası dəyərləri≤100g/Nm3 aşkar edildikdə, istehsalçı 8-12 saatlıq avtomatik sıfır kalibrləmə müddətini tövsiyə edir.

"Bir dəfə Manual Zero Calibration" düyməsi işə salındıqda ozon qazı konsentrasiyası analizatorunda sıfır kalibrləmə əməliyyatı həyata keçirir.

Siqnal menyusu

İstifadəçilər vəziyyətlərinə uyğun olaraq "yüksək həyəcan nöqtələri" və "aşağı həyəcan nöqtələri" qura bilərlər. İki rele siqnal çıxışı olan alət, istifadəçilər iki dəst NO, COM, NC rele siqnallarını birləşdirə bilərlər.

Rele siqnallarından istifadə edərkən qeyd etmək lazımdır ki, rele siqnalları maksimum 24V ilə DC güc girişi olmalıdır. 220VAC ilə rele siqnallarına birbaşa daxil olmamağa çalışın.

Tənzimləmə menyusu

a. İstifadəçilər ozon konsentrasiyası hesablamaları ilə "açıq" və "yaxın" yerlərə dəyərlər gətirmək üçün "temperatur kompensasiyası" təyin edə bilərlər.

b. İstifadəçilər ozon konsentrasiyası hesablamaları ilə dəyərləri "açıq" və "yaxın" yerlərə gətirmək üçün "təzyiq kompensasiyası" təyin edə bilərlər. Bu alət təzyiq ötürücü nasos nümunəsini və aktiv təzyiq kompensasiyasını dəstəkləyir.

c. İstifadəçilər vəziyyətə uyğun olaraq cihazı aşağıdakı kimi seçə bilərlər:

Əlavə izahat:

G/Nm3 və g/m3 NTP vahidləri standart temperaturda (20℃ ehtimal) və standart təzyiqdə (101,325 KPa) ozon konsentrasiyasını bildirir.g/m3 NTP

（NTP- normal temperatur və təzyiq，STP- standart temperatur və təzyiq）

g/Nm3 beynəlxalq ifadənin ifadəsidir. Ekran beynəlxalq təcrübəyə uyğundur və g/Nm3 konsentrasiyasının ifadə rejimini qəbul edir.

DATA menyusu

Parametr menyusunun əsas ekranına baxın.

Parametr menyusundakı məlumat dəyərləri ozon analizatorunun işini qiymətləndirmək üçün istehsalçının texniki işçiləri tərəfindən istifadə olunan parametr göstəriciləri ilə eynidir. Bu parametr səhifəsi ozon analizatorunun normal aşkarlama və ekran vəziyyətində olub-olmadığını müəyyən etmək üçün istifadə edilən ikili yollu ultrabənövşəyi udma ozon analizatorunun müxtəlif parametrlərini göstərir.

●UVLED-R: qaz işığının intensivliyi parametrləri olmadıqda reaksiya UV işıq mənbəyidir.

●UVLED-M: aşkarlama kamerasından (işıq hüceyrəsi) keçdikdən sonra UV işıq mənbəyinin işıq intensivliyi parametri.

●DATA-ZERO vəDATA-ABSR bill Lambert Qanununa və proqram alqoritminə uyğun olaraq ozon analizatoru tərəfindən əldə edilən parametr data dəyəridir.

Sistem statusu: "NORMAL" və "SƏHVƏ" ozon analizatorunun alət parametrlərinin hesablanmasına əsasən normal işləyə biləcəyini mühakimə edə bilər.

●LED-Qiymət istifadəçinin cari konsentrasiyada dəyişikliklər əsasında ozon qazı konsentrasiyası sensoru məlumatlarını yenidən kalibrləmək qabiliyyətidir.

İstinad nisbəti cari ultrabənövşəyi LED işıq mənbəyinin qaza məruz qalmadığı zaman intensivliyini əks etdirir.

İstinad dəyəri sıfır kalibrləmə zamanı qazdan keçmədən ultrabənövşəyi LED işıq mənbəyinin işıqlandırma intensivliyinin parametrini əks etdirir.

Avtomatik tənzimləmə funksiyası: Alətin fonu sıfır kalibrləmə zamanı ultrabənövşəyi LED-in parlaqlığını (istinad dəyərini) qeyd edəcək. Ultrabənövşəyi LED-in parlaqlığı sapdıqda, sistem ultrabənövşəyi LED-in parlaqlığını avtomatik olaraq düzəldəcək, beləliklə ozon qazı konsentrasiyası sensorunun sıfır nöqtəsi avtomatik olaraq müəyyən bir diapazonda tənzimlənir və sıfır nöqtəli sapmadan effektiv şəkildə qaçınır.

Sazlama menyusu

Sazlama rejimi menyusu əsas parametrlər və parametrləri tənzimləmək üçündür. İstifadəçilər parol menyusuna girməyə cəhd etmirlər, parol xətası müəyyən vaxtlara çatdıqda alət avtomatik olaraq mavi ekranla kilidlənəcək.

Bu əməliyyat fon interfeysi və parametrləri ozon analizatorunun "konsentrasiya əmsalı", "UV lampa parlaqlığı", "4-20mA dəyəri", "temperatur", "təzyiq", "fotoelektrik qəbuledicinin parametrləri", "düzəliş dəyəri", "sıfır dəyərə qayıtmaq" kimi parametrlərini dəyişdirə və dəyişdirə bilər.

【4】Rabitə təlimatları

●4-20MA sinqal çıxışı

4-20MA siqnal çıxışı aktiv çıxışdır. İstifadəçilər bir çipli kompüter və ya PLC kimi məlumatların toplanması avadanlığına birbaşa daxil ola bilərlər. Heç vaxt gərginliyi 4-20MA siqnal portuna yükləməyin.

●RS-485 rabitəsi (Seçim funksiyası)

QEYD: Sensor ekranda ünvan parametrləri!

●RS-485 rabitəsi (Seçim funksiyası)

Rabitə rejimi: Modbus-RTU(RS－485)；

Rabitə parametrləri: 9600，8，N，1；

Məlumat formatı: Hexadecimal Qəbul, Hexadecimal Göndər

Reyestr dəyərini oxuyun:

Məlumatları qaytarın

Qeydiyyata yazın:

Qaytarılan dəyər:

7. Baxım

Normal istifadədə faktiki xidmət müddəti sayt mühitindən asılıdır. Analizatoru hər 18 ayda bir dəfə zavoda qaytarmaq tövsiyə olunur (kalibrləmə pulsuzdur, geri qaytarma və daşıma haqqı istifadəçinin üzərinə düşür). Sərt mühitdə sınaq məlumatlarının etibarlılığını təmin etmək üçün sensoru hər 12 ayda bir dəfə kalibrləmək tövsiyə olunur. Aşağıdakı kimi texniki qulluq elementləri:

(1) Suqəbuledici sistemdə sızma olub-olmaması; qaz birləşdirici borunun köhnəldiyini; birləşdiricinin bərkidilmiş olub-olmaması.

(2) Elektrik təchizatı xəttinin və rozetkanın boşaldılması və ya qırılması yoxdur.

(3) Analizatorun içərisində sızma olub-olmaması, ozon qazının qoxusunun olub-olmaması.

(4) Digər anormal problem.

Yuxarıda göstərilən problemlərdən hər hansı biri baş verərsə, lütfən, mümkün qədər tez istehsalçıya məlumat verin.

8. Xəbərdarlıqlar

A. Avadanlığın sökülməsi və yığılması qəti qadağandır. Etiketlər istifadə zamanı bütöv saxlanılmalıdır, əks halda heç bir zəmanət olmayacaq.

B. Texniki xidmətin işləməsi üçün peşəkar şəxs olmalıdır.

C. Özbaşına sökməyin və avadanlığı açarkən lazımsız zədələnmələrə yol verməyin.

D. Avadanlığı təmiz saxlayın, ekranın cızılmasının qarşısını almaq üçün ekrana sərt əşyalarla toxunmayın.

E. Avadanlıq yaxın olduqda enerji təchizatını söndürün və nəmin qarşısını alın.

F. Qeyri-normal vəziyyət yaranarsa, enerji təchizatını söndürün və qaz mənbəyini dərhal kəsin və lütfən, vaxtında istehsalçı ilə əlaqə saxlayın.

9. Saxlama

Alət yaxşı havalandırılan, quru və korroziyaya məruz qalmayan ətraf mühitin temperaturu -10℃～＋40℃，, nisbi rütubət 80%-dən çox olmayan yerdə saxlanmalıdır. Nisbi rütubəti 80%-dən çox olmayan nümunə götürmə qazı və qazın temperaturu -50℃～＋80℃ olmalıdır.

10. Etibarlılıq müddəti

Məhsulun ömrü elektron cihazın qocalma dərəcəsindən asılıdır. Köhnəlmiş elektron cihazı dəyişdirdikdən sonra məhsul normal şəkildə istifadə edilə bilər.

Test diapazonu:	□0-300q/Nm3	□0-200q/Nm3	□0-100q/Nm3
	□0-50q/Nm3	□0-1000ppm
Ekran həlli:	□0,01 q/m    qeyd: 1mg/L=1g/m3=467ppm
Ekran vahidi:	□g/Nm3  □mg/NL   □%WT
Nümunə götürmə üsulu:	□aktiv təzyiq nümunəsi   □nasos nümunəsi
Məzmun interfeysi:	□ozon konsentrasiyası   □temperatur kompensasiyası
	□təzyiq kompensasiyası
İşıq Mənbəsi Həyatı:	Təxminən 30000-50000 saat
Ekran interfeysi:	4.3 düymlük sensor ekran iş interfeysi
Köməkçi funksiya:	temperatur və təzyiq kompensasiyası
Nümunə axını:	0,5L±0,2L/dəq
Giriş təzyiqi:	<0,1MPa
Konsentrasiya xətası :	< 0,3％FS
Xətt sapması :	< 0,2％FS
Sıfır Drift:	<±0,3%.FS
Cavab vaxtı:	siqnal 0.03S, göstərən 0.3S.
Ətraf mühitin temperaturu :	-20～50℃；
Nümunə alma kalibrinin seriyası:	Bypass nümunəsiΦ6 (6*4mm sürətli burulma interfeysi) Bypass nümunəsiΦ8 (8*6mm sürətli burulma interfeysi)
Rabitə rejimi:	RS-485
Çıxış rejimi:	4-20mA
Relay siqnalı:	Yüksək həyəcan, Aşağı həyəcan
Enerji təchizatı:	AC 110-220V;

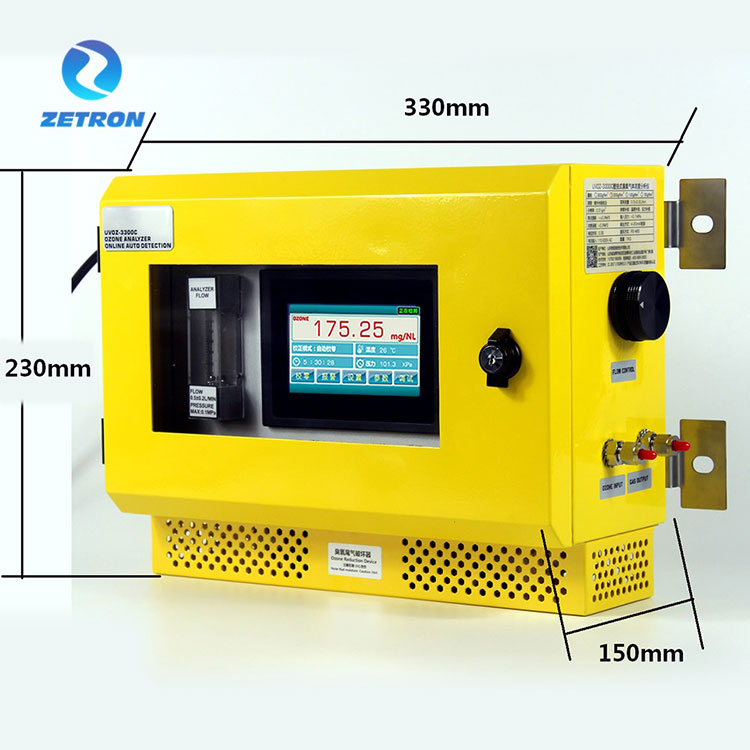

Ölçü:	230mm(hündürlük）×330mm(en)×150mm(dərinlik)
Standart konfiqurasiya:	□Antiseptik axınölçən     □filtr   □Ozon quyruğu qazı məhv edən  □ nümunə alma nasosu
