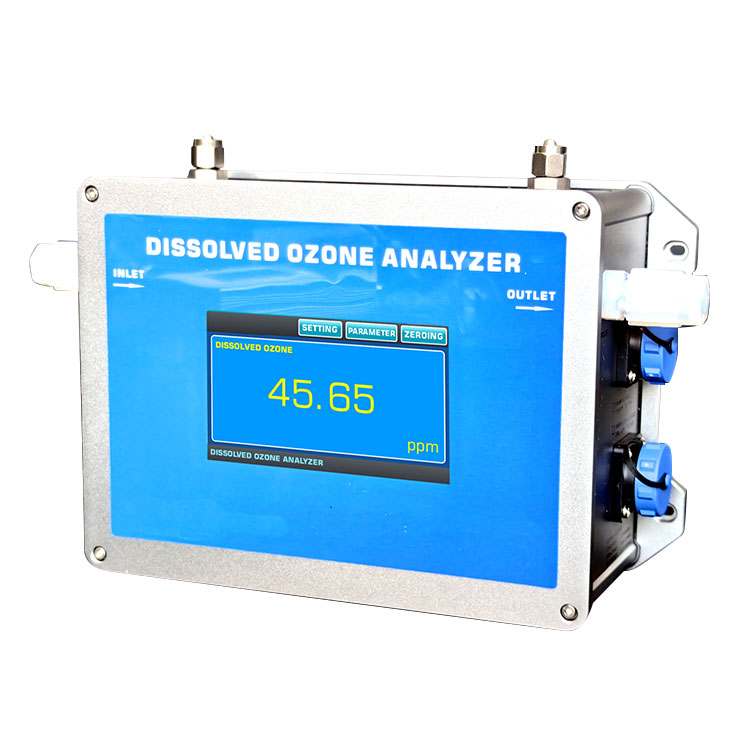

Həll olunan ozon analizatoru

Həll olunan ozon analizatoru

Aşkarlama prinsipi: Uv ikili yol udma üsulu, TAP suyu, təmiz su və ya yarımkeçirici sənayesində həll edilmiş ozon su konsentrasiyasının təhlili və aşkarlanması üçün istifadə olunur.

Ölçmə diapazonu: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180pm; 0-200ppm.

Məhsulun xüsusiyyətləri: Bu UB həll olunan Ozon analizatoru, sıfır nöqtənin sabitliyini təmin etmək üçün sıfır nöqtənin istinad işığı məlumatlarına əsasən, LED işıq mənbəyinin parlaqlığını real vaxt rejimində real vaxtda tənzimləyə bilən daxili işıq mənbəyinin avtomatik tənzimləmə funksiyasına malikdir. Bu uv optik ozon su konsentrasiyası analizatoru, əsasən trans suyu, təmiz su və ya yarımkeçirici sənayesində həll olunan ozon su konsentrasiyasının təhlili və aşkarlanması və aşkarlanması üçün istifadə olunan həll edilmiş Ozon su kəmərinə paralel və ya seriyasına qoşula bilər.

Bu həll olunan Ozon Analizator, UB Light mənbəyi olan bir UB LED işıq mənbəyinin parlaqlığını tənzimləmə işığı məlumatlarına görə, sıfır nöqtənin sabitliyini təmin etmək üçün istinad işıq məlumatlarına uyğun olaraq real vaxt rejimində işığın məlumatlarını tənzimləyə bilər. Bu, şirkətimizin patentli məhsuludur. Bu uv optik ozon su konsentrasiyası analizatoru 24 saat dayanmadan davamlı işləyə bilər.

Həll olunan ozon analizatoru - Məhsulun icmalı

Həll olunan ozon konsentrasiyası analizatoru, ultrabənövşəyi spektrofotometriyadan istifadə edərək ultrapure suyundakı və ya daimi bulanıqlıq sularında ozon tərkibinin birbaşa ölçülməsidir. Özelleştirilebilir versiya 20% hidrofluorik turşu ozon sulu həlli üçün istifadə edilə bilən HF-dir. Ozon suyu ilə təmasda olan materiallar PTFE, FFPM, PFA və kvars və ya Sapphire daxildir. Uvoz-180w həll edən Ozon su konsentrasiyası analizatoru bir giriş və çıxış ilə təchiz olunmuşdur və sensor ekranlaşdırma interfeysi ilə təchiz edilmişdir. Çıxış, 4-20ma və RS-485 siqnal xətləri olan PLC-yə birbaşa bağlıdır.

Dəftərkən Ozon Konsentrasiya Analizatoru, UB Light mənbəyi olan bir UB LED işıq mənbəyinin parlaqlığını, sıfır nöqtənin sabitliyini təmin edərək, UV LED işıq mənbəyinin parlaqlığını real vaxt rejimində real vaxt rejimində real vaxt rejimində tənzimləyə bilər. Bu, şirkətimizin patentli məhsuludur. Bu ozon analizatoru 24 saat dayanmadan davamlı işləyə bilər. Bu ozon konsentrasiyası analizatorunun üstün sabitliyi əsl ikiqat şüa optik sisteminin və son dərəcə uzun ömürlü ultrabənövşəyi LED işıqlı mənbəyinin istifadəsi ilə əldə edilir.

Dəfn edilən ozon konsentrasiyası analizatorunun qabığı sıçratmaqdan qorunan dizayn, qorunma səviyyəsi olan bir alüminium qabıqdır: IP65, ölçüsü: 260x160x90mm (wxxd) və təxminən 3 kiloqram çəki. Bu həll olunan ozon su konsentrasiyası analizatoru divarın dizaynı ilə divar quraşdırıla bilər. Quraşdırma tələb olunduqda, dörd montaj mötərizəsi təmin edilir.

Daxil olan ozon su konsentrasiyası analizatorunun giriş axını dərəcəsi 200-300ml / dəq. Axın nəzarəti tələb olunarsa, həll edilmiş Ozon su konsentrasiyası analizatorunun çıxışında bir qazlı klapan və ya axın sayğacı quraşdırılmalıdır. Bu boğaz qapağının sensorun arxasında yerləşdirilməlidir (qarşısında heç vaxt! İnletdə bir boğaz klapanı quraşdırılmayacaq, buna görə su baloncukları olan ozon suyu ilə su baloncukları olan ozon suyu ilə su baloncukları üçün qəti qadağandır.)

Daxili Ozon su konsentrasiyası analizatorunun giriş suyunun təmizliyini qorumaq və həll olunan Ozon su analizatorunun daxili sensorlarının təmizliyini qorumaq lazımdır. Hər 2 həftədə həll olunan ozon su konsentrasiyası analizatorunun sıfır nöqtəsini kalibr etmək tövsiyə olunur. Sıfır nöqtəni kalibrləmə zamanı, ozon və ya rəng olmadan təmiz su tətbiq edilməlidir

Həll olunan ozon analizatoru - Məhsul xüsusiyyətləri:

Test metodu: İkiqat yol UV udma üsulu, uzun ömürlü işıq mənbəyi sistemi, yüksək ölçmə dəqiqliyi.

Ölçmə prinsipi: Lambert pivə qanunununa görə, dəqiq ölçmə fotometrik udma prinsipi ilə dəqiq ölçmə aparılır.

Ölçmə diapazonu: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180pm; 0-200ppm.

İşıq mənbəyi sistemi: 3 ildir pulsuz bir zəmanət olan xarici uzun ömürlü ultrabənövşəyi işıq mənbəyi sistemi (dalğa uzunluğu 253.7nm).

İstifadəsi: Bağlı quraşdırma və istifadə, suya davamlı aviasiya plug terminalları ilə təchiz olunmuşdur.

Light Hovuz Sistemi: Ayrı-ayrı işıq hovuzu texnologiyası, sızma pulsuz, yüksək təzyiq müqaviməti və yüksək axın sürətinin nümunəsi olan maye təsir.

Ağıllı kompensasiya: Avtomatik sıfır tənzimləmə və avtomatik işıq mənbəyi kompensasiya funksiyası ilə təchiz olunmuşdur.

Əməliyyat üsulu: əl ilə sıfırlı ola bilər və sıfırlama zamanı alətdə ozon sulu həllinin olmamasını təmin etmək lazımdır.

Ekran bölməsi: mg / l, ppm isteğe bağlıdır.

Məlumat ekranı: Yüksək dəqiqlikli rəngli toxunma ekranı.

Çıxış funksiyası: 4-20MA, RS485 rabitəsi.

Avtomatik sıfır tənzimləmə: Sıfır nöqtənin sabitliyini təmin edərək, davamlı sıfır nöqtə məlumatlarını qorumaq üçün ultrabənövşəyi LED işıq mənbəyinin parlaqlığını tənzimləyə bilər.

Birdən çox versiya:

Normal versiya kran suyu və təmizlənmiş su üçün istifadə olunur.

HF versiyası 20% hidrofluorik turşu ozon sulu həlli üçün istifadə edilə bilər.

Həll edilmiş ozon analizatoru - məhsul quruluşu və tərkibi

【1】 divar quraşdırılmış quraşdırma ölçüləri

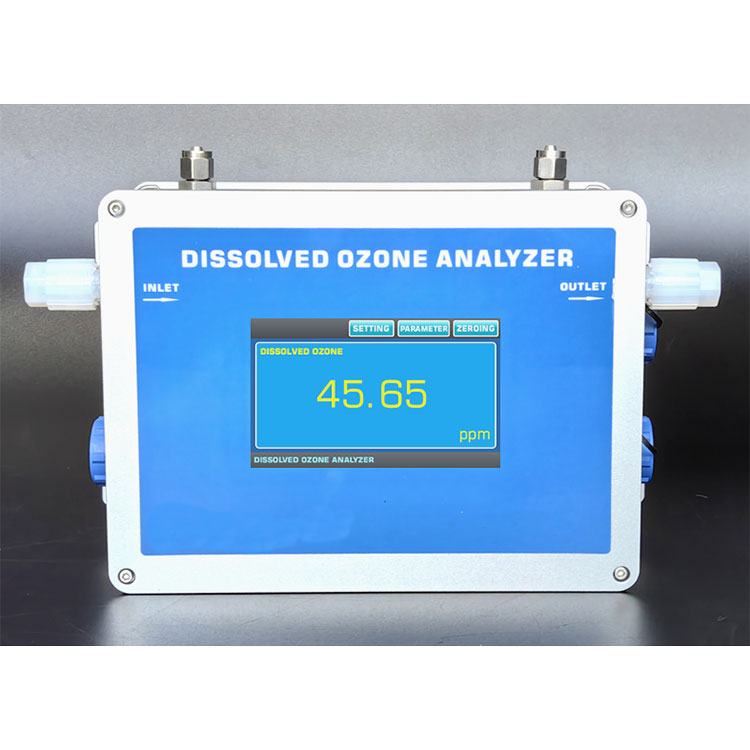

【2】 Ekran paneli və ekran ekranı

【3】 Güc girişi, siqnal çıxışı, giriş və çıxış

Güc girişi:

Siqnal terminalı çıxdı:

Display Siqnal Terminal: Uzaqdakı ekran siqnallarını bağlamaq üçün istifadə olunur (bu maşın artıq ekran ekranına malikdir)

UV həll olunan Ozon Su analizatorunun üstündəki qaz interfeysi sıxılmış hava interfeysi üçün istifadə olunur. Ozon suyunun temperaturu çox aşağı olarsa, alətin daxili ozon su kəmərindəki kondensasiyanın qarşısını almaq üçün toxumalı havanı tətbiq etmək tövsiyə olunur.

Həll olunan ozon analizatoru - məhsul bağlantısı prosesi diaqramı

Dəftərkən Ozon analizatoru - Müsbət təzyiq filialı nümunə seçmə diaqramı

(Bu əlaqə prosesini bölüşdürmə üçün istifadə etmək tövsiyə olunur. Diqqət yetirin ki, axın sayğacının həll edilmiş ozon su analizatorunun çıxışında quraşdırılmalıdır.)

Həll olunan ozon analizatoru, mənfi təzyiqli su nasosu seçmə diaqramı

(Bu əlaqə prosesini bölüşdürmə üçün istifadə etmək tövsiyə olunur. Diqqət yetirin ki, axın sayğacının həll edilmiş ozon su analizatorunun çıxışında quraşdırılmalıdır.)

DİQQƏT: həll olunan Ozon Su axını sayğacının istehsalçısı standart bir konfiqurasiya aksesuarıdır və mənfi təzyiq su nasosu əlavə məhsuldur. İstehsalçıya ayrıca almaq üçün məsləhətləşə bilərsiniz.

Qeyd: Ekran versiyası olmadan, istehsalçı simli sensor ekran aksesuarlarını ayrıca konfiqurasiya edəcək (tel uzunluğu 2 metr ərzində)

Həll olunan ozon analizatoru - Texniki parametrlər:
